小王做网管快10年了，目前所在的这个网络比较稳定，但总感觉缺点什么，比如能不能远程监控网络运行的情况，能不能快速定位网络故障点，这个网络结构是否存在缺点（如果您有这方面的经验请多指教，谢谢），下面就向大家介绍一下小王这里目前的网络结构，顺序按照外网接入后一点一点介绍：

1、外网用的网通线路，通过光纤收发器连接到了一个huawei quidway s2000 series设备上，这个设备在最初的网络中是没有的，因为一台服务器要用到外网固定ip，小王就加了这么一个设备，这样就产生了一些网络安全问题，一旦这个服务器被人控制了，通过这个交换机的一些信息就可能会被嗅探到，不过这也是万不得已的，因为如果不加这个设备，就需要重新配置下面的h3c设备，配置这个工作需要青岛的h3c工程师来做，比较麻烦。当然加这个设备也有一些方便之处，比如进行一些测试就比较方便。

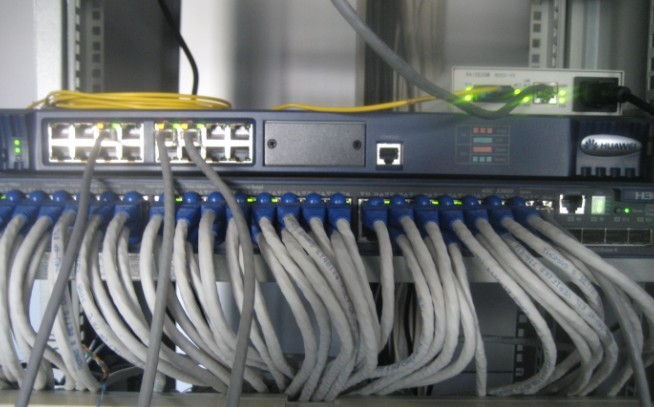

huawei quidway s2000 series设备

2、从huawei quidway s2000 series下来，接到了h3c msr 30-40设备的GE1口上，然后从h3c msr 30-40的GE0口接到了h3c secpath f100-A的WAN0口上，再从h3c secpath f100-A的LAN0接到了h3c S7502 XGBUS的1号口上。

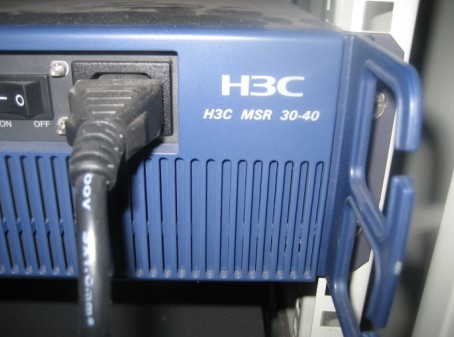

h3c msr 30-40

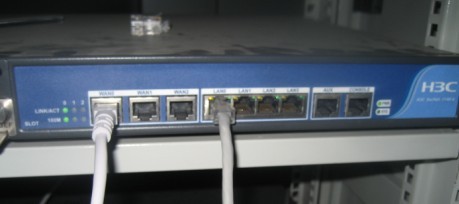

h3c secpath f100-A

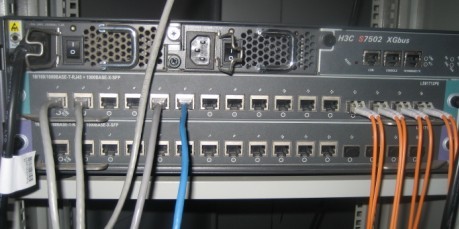

h3c S7502 XGBUS
3、看到h3c S7502 XGBUS这张图右侧的4对黄色线了吗？小王不知道该怎么称呼它们，通过这4对黄色线，分别连接到了4个品牌为Thomas&Betts的设备上，小王也不知道该如何称呼它们（汗，要学的太多了，如果您清楚，请多指教），这4个品牌为Thomas&Betts的设备又连接到了4台h3c s3600 series交换机上，再从这些交换机就直接到了办公室的面板上，再从面板就到了桌面终端。

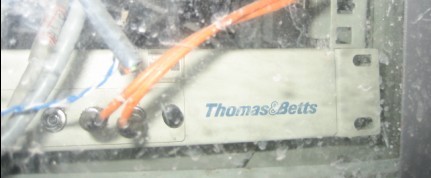

Thomas&Betts

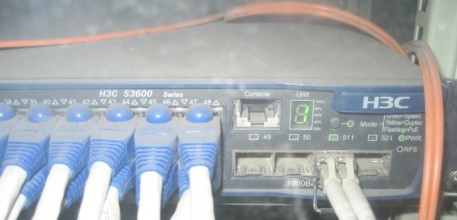

h3c s3600 series

整个网络的设备大部分都是用的h3c的，比较稳定。前不久，整个大楼停电，来电后发现网络变的不稳定了（年前也有一次，故障原因和状况都一样），h3c S7502 XGBUS上面不是接的4根黄线吗？黄线另一头接了4台交换机，这4台交换机上的网络情况也不一样，有的能上，但时好时坏，有的交换机上的计算机根本无法上网，年前出现这个故障后，经过多天的排查，最后把故障定位在一台h3c s3600 series交换机上，只要把这个交换机电源关掉，网络马上正常，怀疑是交换机上的电脑可能感染了arp病毒，没办法把交换机上的网线都拔了，最后找到一个可能连接中毒计算机的端口，拔下就好了，过了几天把这个端口的网线接上去了，网络没出故障，就以为是这台计算机的病毒杀掉了，没深查下去。这次出故障，马上把这个端口上的线拔了，一查，连接这个端口网线的那头是一个24口的交换机，这个交换机应该是坏了，每次停电再来电后马上对整个网络产生了干扰，但不知道什么原理，因为这个交换机是别的单位的，就没深入去研究。
